【产品用途】
PZ973H电动刀闸阀系列产品广泛应用于各种工业领域，特别是采矿、钢铁工业—用于煤炭、滤渣浆，净化装置—用于废水、泥浆、污物及带有悬浮物的澄清水，造纸工业—用于任何浓度纸浆、料水混合物，电站除灰-用于灰渣浆液等专业管道系统。

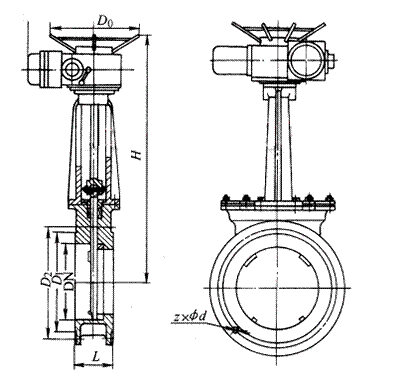

【结构简图 】
【产品特点】
1、电动刀闸阀结构简单、造型美观、全通径流道、流阻系数小。闸板提升时，同时将密封面上的粘物给刮除，自动清除了杂物; 2、不锈钢闸板可防止腐蚀引起的密封泄漏。整体不锈钢材质，防止了腐蚀破坏，使用寿命长; 3、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。【阀门型号】
常见电动刀闸阀型号有：PZ973H、PZ973H-10C、PZ973H-16C、PZ973Y、PZ973Y-10P、PZ973Y-16P、PZ973F、PZ973F-10P、PZ973F-16P等。【执行标准】
设计规范：GB/12234 DIN3356法兰连接：ASME Bl6.5 GB/T9113 JB/T79 DIN 2543-2545
试验与检验：GB/T 13927 D【性能参数】
|
工作压力(MPa) |
1.0~2.5 Calss150 |
||
|
口径(mm) |
DN50-DN2000 2″-80″ |
||
|
适用介质 |
水、油、气、醋酸类、硝酸类等其他介质 |
||
|
可选材料 |
阀体 |
WCB CF8 CF8M CF3 CF3M |
|
|
球体 |
WCB CF8 CF8M CF3 CF3M |
||
|
阀杆 |
WCB CF8 CF8M CF3 CF3M |
||
|
密封面 |
不锈钢 司太立合金 碳化钨 PTFE |
||
|
填料 |
柔性石墨 PTFE |
||
【外形尺寸】

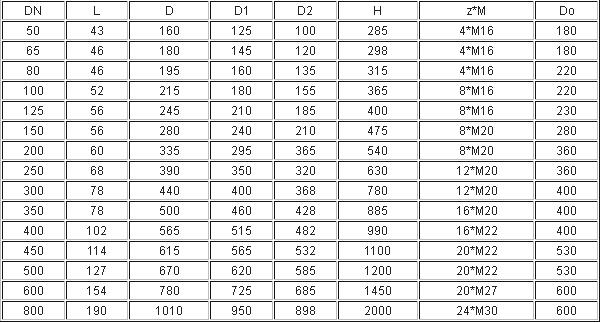

PN1.0MPa下的电动刀闸阀外形尺寸
