简单介绍：
3PC结构设计
全通径
产品规格:1/4”~4”
工作压力:1000PSI
罗纹端可按BSPT、NPT、DIN2999制造
可选螺纹或承插焊端口
可选带锁手柄
详细说明
材料列表
NO |
部件名称 |
材料 |
1 |
阀体 |
CF8M |
2 |
阀盖 |
CF8M |
3 |
阀座 |
RPTFE |
4 |
球 |
SS316 |
5 |
密封垫 |
PTFE |
6 |
阀杆密封 |
PTFE |
7 |
阀杆 |
SS316 |
8 |
防静电装置 |
SS304 |
9 |
阀杆填料 |
PTFE |
10 |
填料压盖 |
SS304 |
11 |
弹性垫圈 |
SS301 |
12 |
手柄 |
SS304 |
13 |
螺母 |
SS304 |

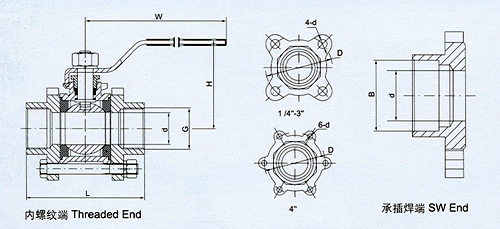

NPS |
DN |
L |
d |
H |
W |
4-d |
B |
3/8 |
10 |
65 |
12 |
46 |
95 |
7 |
18 |
1/2 |
15 |
75 |
15 |
46 |
110 |
8 |
22 |
3/4 |
20 |
85 |
20 |
54 |
110 |
8.5 |
27.5 |
1 |
25 |
90 |
25 |
64 |
140 |
8.5 |
34.5 |
1-1/4 |
32 |
112 |
32 |
69 |
140 |
10 |
43.5 |
1-1/2 |
40 |
120 |
38 |
76 |
155 |
10 |
49.5 |
2 |
50 |
145 |
50 |
86 |
180 |
11 |
61.5 |
2-1/2 |
65 |
170 |
65 |
120 |
220 |
16 |
77.5 |
3 |
80 |
200 |
80 |
150 |
260 |
18 |
90.5 |
4 |
100 |
263 |
100 |
170 |
350 |
20 |
115 |
