一、产品概述 电动三通球阀采用HF角行程电动执行机构，以AC 220V、AC 380V或DC 24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。 三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。
二、产品特点
1．三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
三、阀门参数
形式 |
T型、 L型三通球阀 |
|
公称通径DN(mm) |
DN15～DN300 |
|
公称压力 |
1.6、2.5、4.0、6.4MPa |
|
流体范围 |
空气、水、气体、石油和石化产品、腐蚀性介质 |
|
工作温度 |
硬密封：-40～300℃ |
|
软密封：-40～180℃ |
||
泄漏量 |
0 符合ANSIB16.104 5级标准 |
|
主要材质 |
阀体 |
(1)WCB (2)304 (3)316 (4)316L |
阀芯 |
(1)304 (2)316 (3)316L |
|
阀座形式 |
不锈钢可动硬密封、PTFE软密封。 |
|
表面处理 |
抛光 |
|

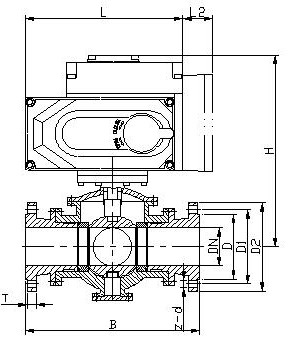

四、安装尺寸
|
尺 寸（mm） |
|||||||
L |
L2 |
B |
D1 |
D2 |
H |
Z-d |
T |
|
15 |
161 |
40 |
150 |
65 |
95 |
142.5 |
4-14 |
14 |
20 |
161 |
40 |
160 |
75 |
105 |
148.0 |
4-14 |
14 |
25 |
161 |
40 |
180 |
85 |
115 |
170.5 |
4-14 |
14 |
32 |
161 |
40 |
200 |
100 |
135 |
177.5 |
4-18 |
16 |
40 |
188 |
40 |
220 |
110 |
145 |
203.5 |
4-18 |
16 |
50 |
188 |
40 |
240 |
125 |
160 |
209.0 |
4-18 |
16 |
65 |
188 |
40 |
260 |
145 |
180 |
235.5 |
4-18 |
18 |
80 |
268 |
40 |
280 |
160 |
195 |
271.5 |
8-18 |
20 |
100 |
268 |
40 |
320 |
180 |
215 |
366.0 |
8-18 |
20 |
