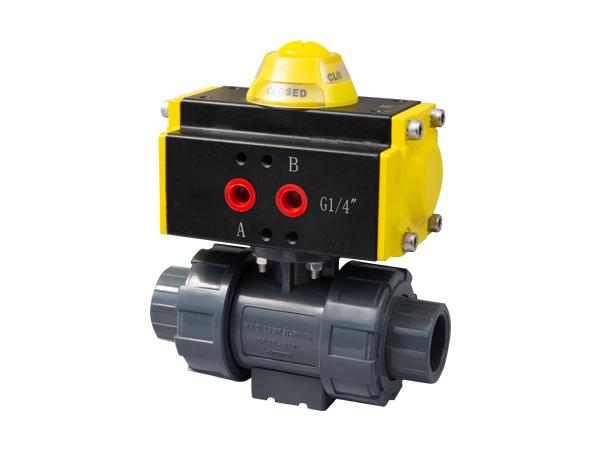

概述
本阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
■外型结构紧凑美观
■本体重量轻、易安装
■耐腐蚀性强、应用范围广
■材质卫生、无毒
参数
|
驱动 |
压缩空气4～6bar(可带手轮) |
|
公称通经 |
15～100mm |
|
公称压力 |
1.0MPa～1.6MPa |
|
适用温度 |
0～+60℃ |
|
连接方式 |
法兰、螺纹、由令 |
|
阀结构 |
一体、三通L、三通T |
|
阀体材质 |
UPVC、CPVC、PP |
|
阀芯材质 |
UPVC、CPVC、PP |
|
密封材质 |
PTFE |
|
适用介质 |
PVC兼容的食品工业化学溶剂 |
|
可选附件 |
PVC限时开关、定位器、电磁阀、减压阀 |
通径(mm) | 英寸″ | 尺寸（mm） | |||||||||
L | L1 | L2 | D1 | D2 | D3 | D4 | D5 | ||||
15 | 1/2 | 112 | 60 | 16 | 13 | 20.1 | 20.3 | 31 | 45 | ||
20 | 3/4 | 132 | 73 | 19 | 18 | 25.1 | 25.3 | 37 | 55 | ||
25 | 1 | 144 | 78 | 22 | 23 | 32.1 | 32.3 | 44 | 66 | ||
32 | 1 1/4 | 165 | 87 | 26 | 30 | 40.1 | 40.3 | 54 | 82 | ||
40 | 1 1/2 | 171 | 92 | 31 | 38 | 50.1 | 50.3 | 65 | 98 | ||
50 | 2 | 200 | 112 | 38 | 48 | 63.1 | 63.3 | 79 | 120 | ||
65 | 2 1/2 | 273 | 136 | 44 | 61 | 75.1 | 75.3 | 92 | 140 | ||
80 | 3 | 303 | 158 | 51 | 69 | 90.1 | 90.3 | 108 | 160 | ||
100 | 4 | 326 | 176 | 61 | 99 | 110.1 | 110.3 | 145 | 225 | ||
