产品介绍
产品名称：Q611气动三片式球阀
气动三片式内螺纹、焊接、卡箍、接管焊接球阀（阀座F、N、P）压力PN16-64
技术规范
设计依据 |
GB标准 |
ANSI标准 |
设计标准 |
GB/12237 |
ANSIB16.34 |
试验和检验 |
JB/T9002 |
API598 |

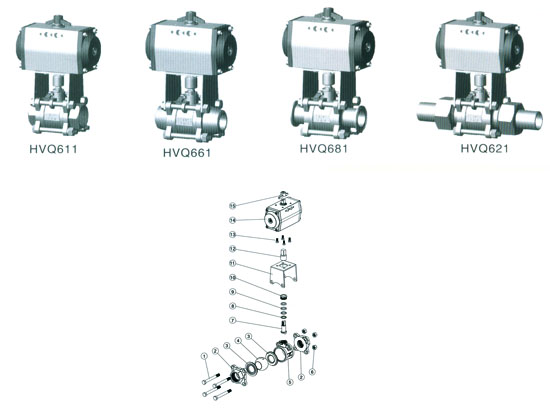

主要零件材质表
序号 |
零件名称 |
材质 |
1 |
螺栓 |
不锈钢 304 |
2 |
接头 |
不锈钢 CF8、CF8M |
3 |
阀座 |
PTFE |
4 |
球体 |
不锈钢 304、316 |
5 |
阀体 |
不锈钢 CF8、CF8M |
6 |
螺母 |
不锈钢 304 |
7 |
阀杆 |
不锈钢 304、316 |
8 |
垫片 |
PTFE |
9 |
填料 |
PTFE |
10 |
压盖 |
不锈钢 304、316 |
11 |
连接支架 |
不锈钢 CF8 |
12 |
连接套 |
不锈钢 304 |
13 |
螺栓 |
不锈钢 304 |
14 |
气动执行器 |
|
15 |
位置指示器 |
|

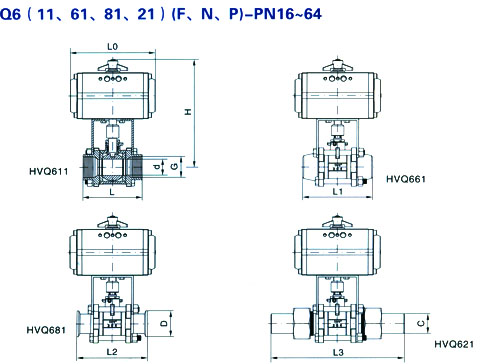

主要外形及连接尺寸 AQ6(11、61、81、21)(F、N、P)-16-64
通径 |
外形连接尺寸 |
执行器型号 |
||||||||||
DN |
in |
d |
1 |
G |
11 |
12 |
D |
13 |
C |
10 |
H |
|
15 |
1/2 |
15 |
73 |
1/2″ |
81 |
85 |
34 |
175 |
22 |
140/178 |
62/75 |
GTD52/GTE65 |
20 |
3/4 |
20 |
85 |
3/4″ |
92 |
100 |
50.5 |
190 |
28 |
140/178 |
62/75 |
GTD52/GTE65 |
25 |
1 |
25 |
91 |
1″ |
103 |
115 |
50.5 |
200 |
33 |
140/214 |
62/91 |
GTD52/GTE80 |
32 |
11/4 |
32 |
112 |
11/4″ |
123 |
130 |
50.5 |
230 |
40 |
164/214 |
75/91 |
GTD65/GTE80 |
40 |
11/2 |
40 |
120 |
11/2″ |
136 |
150 |
50.5 |
|
|
164/246 |
75/101 |
GTD65/GTE90 |
50 |
2 |
50 |
147 |
2″ |
155 |
180 |
64 |
|
|
190/295 |
91/112 |
GTD80/GTE100 |
65 |
21/2 |
65 |
168 |
21/2″ |
190 |
230 |
77.5 |
|
|
210/340 |
101/127 |
GTD90/GTE115 |
80 |
3 |
80 |
204 |
3″ |
220 |
260 |
91 |
|
|
247/398 |
112,139 |
GTD100/GTE125 |
