产品介绍
产品名称：Q611气动三片式球阀
气动三片式内螺纹、焊接、卡箍、接管焊接球阀（阀座F、N、P）压力PN16-64
技术规范
设计依据 |
GB标准 |
ANS1标准 |
设计标准 |
GB/12237 |
ANSIB16.34 |
连接法兰尺寸 |
GB/9113、JB/T79 |
ANS1B16.5 |
试验和检验 |
JB/T9002 |
AP1598 |

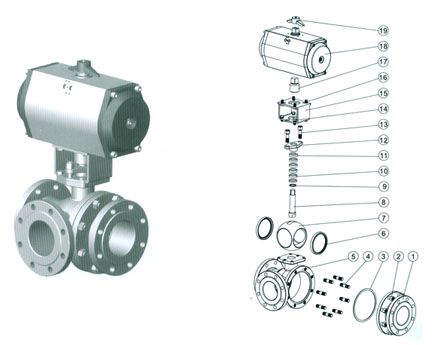

主要零件材质表
序号 |
零件名称 |
材质 |
||
|
|
C |
P |
R |
1 |
右阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
2 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
3 |
垫片 |
PTFE |
PTFE |
PTFE |
4 |
螺柱 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9TI |
5 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
6 |
阀座 |
PTFE |
PTFE |
PTFE |
7 |
球体 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
8 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
9 |
垫片 |
PTFE |
PTFE |
PTFE |
10 |
填料 |
PTFE |
PTFE |
PTFE |
11 |
衬套 |
PTFE |
PTFE |
PTFE |
12 |
压盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
13 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
14 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
15 |
连接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
17 |
连接套 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
18 |
气动装置 |
|
|
|
19 |
位置指示器 |
|
|
|

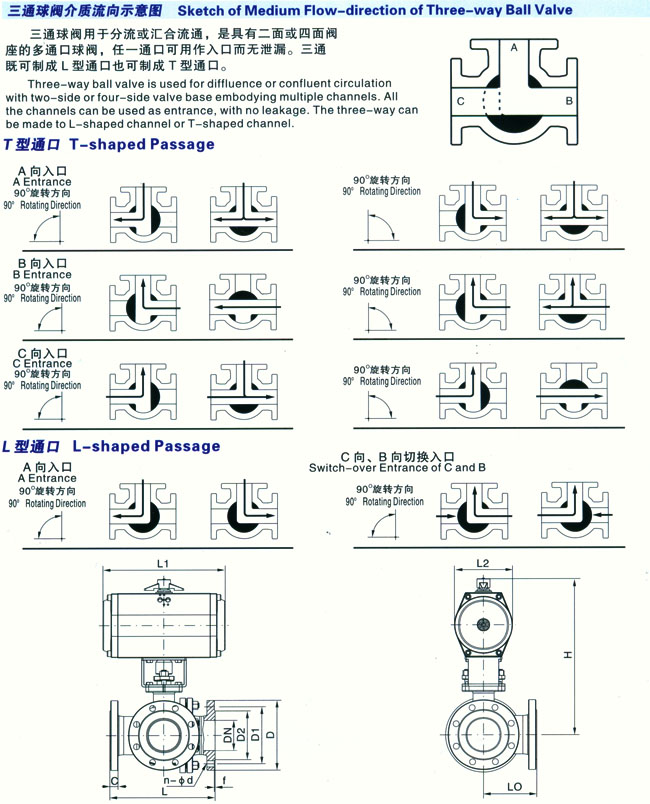

主要外形及连接法兰尺寸 Q64(4、5)(F、N、P)-16
通径 |
外形尺寸 |
连接法兰尺寸 |
执行器型号 |
||||||||||
mm |
in |
L |
L0 |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-φd |
|
15 |
1/2 |
150 |
75 |
140/178 |
62/75 |
185/191 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
GTD52/GTE65 |
20 |
3/4 |
150 |
75 |
164/214 |
75/91 |
197/225 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
GTD65/GTE80 |
25 |
1 |
180 |
90 |
164/214 |
75/91 |
199/227 |
115 |
85 |
65 |
16 |
2 |
4-φ14 |
GTD65/GTE80 |
32 |
11/4 |
200 |
100 |
190/295 |
91/112 |
240/266 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
GTD80/GTE100 |
40 |
11/2 |
220 |
110 |
210/295 |
101/112 |
255/271 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
GTD90/GTE100 |
50 |
2 |
240 |
120 |
247/340 |
112/127 |
286/307 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
GTD100/GTE115 |
65 |
21/2 |
260 |
130 |
276/398 |
127/139 |
330/335 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
GTD115/GTE125 |
80 |
3 |
280 |
140 |
308/438 |
139/159 |
349/383 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
GTD125/GTE145 |
100 |
4 |
320 |
160 |
348/562 |
159/206 |
421/487 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
GTD145/GTE190 |
125 |
5 |
380 |
190 |
432/724 |
176/228 |
485/557 |
250 |
210 |
184 |
22 |
3 |
8-φ18 |
GTD160/GTE210 |
150 |
6 |
440 |
220 |
524/928 |
228/275 |
582/629 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
GTD210/GTE255 |
200 |
8 |
550 |
275 |
648/1033 |
275/324 |
702/750 |
340 |
295 |
266 |
24 |
3 |
12-φ22 |
GTD255/GTE300 |
主要外形及连接法兰尺寸 Q64(4、5)(F、N、P)-16
通径 |
外形尺寸 |
连接法兰尺寸 |
执行器型号 |
||||||||||
mm |
in |
L |
L0 |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-φd |
|
15 |
1/2 |
150 |
75 |
164/214 |
75/91 |
191/219 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
GTD65/GTE80 |
20 |
3/4 |
150 |
75 |
164/214 |
75/91 |
197/225 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
GTD65/GTE80 |
25 |
1 |
180 |
90 |
190/246 |
91/101 |
227/237 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
GTD80/GTE90 |
32 |
11/4 |
200 |
100 |
210/295 |
101/112 |
256/266 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
GTD90/GTE100 |
40 |
11/2 |
220 |
110 |
247/340 |
112/127 |
271/292 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
GTD100/GTE115 |
50 |
2 |
240 |
120 |
276/398 |
127/139 |
307/312 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
GTD115/GTE125 |
65 |
21/2 |
260 |
130 |
308/438 |
139/159 |
335/370 |
185 |
145 |
118 |
22 |
3 |
4-φ18 |
GTD125/GTE145 |
80 |
3 |
280 |
140 |
348/478 |
159/176 |
383/400 |
200 |
160 |
132 |
24 |
3 |
8-φ18 |
GTD145/GTE160 |
100 |
4 |
320 |
160 |
378/724 |
176/228 |
438/510 |
235 |
190 |
156 |
24 |
3 |
8-φ22 |
GTD160/GTE210 |
125 |
5 |
380 |
190 |
524/928 |
228/275 |
557/604 |
270 |
220 |
184 |
26 |
3 |
8-φ26 |
GTD210/GTE255 |
150 |
6 |
440 |
220 |
648/1033 |
275/324 |
629/677 |
300 |
250 |
211 |
28 |
3 |
8-φ26 |
GTD255/GTE300 |
200 |
8 |
550 |
275 |
715/1129 |
324/380 |
750/808 |
360 |
310 |
274 |
30 |
3 |
12-φ26 |
GTD300/GTE350 |
