产品概述
电动球阀是种转角90°的旋转类阀门，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管
径相等并成一直径，介质几个可以毫无损失的流过。配用HFa.Hfa等高性能执行机构，产品通常用于密封要求严格的场合，除控制气体液体、蒸汽介质外，还适宜控制污水和台有纤维性杂质的介质，广泛用于石油.化工、冶金、轻工、造纸、电站.制冷等工作领域
产品特点
流体阻力小，球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体流体阻力也相当小
1、流体阻力小、球阀是所有阀类中流体阻力 小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3、阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
阀门技术参数
|
公称通径DN |
DN15～DN400 |
|
公称压力 |
1.0、1.6、2.5、4.0、6.4MPa |
|
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
介质温度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0 符合ANSIB16.104 5级标准 |
|
球体转角 |
90° |
|
阀低制质 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
阀座材料 |
聚四氟乙烯(常温)、特制PPL(高温)、金属密封(高温) |

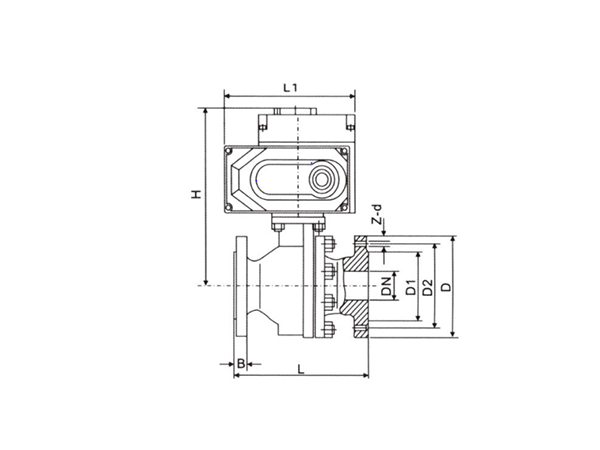

主要连接尺寸
|
公称通径 (DN) |
尺寸（mm） | |||||||||
|
L |
D |
D2 |
D1 |
B |
H |
L1 |
Z-d |
执行机构选配（常温常压） | ||
|
15 |
130 |
95 |
65 |
45 |
14 |
176 |
161 |
4-14 |
HFa-05 |
HFa-05 |
|
20 |
140 |
105 |
75 |
55 |
14 |
180 |
161 |
4-14 |
HFa-05 | HFa-05 |
|
25 |
150 |
115 |
85 |
65 |
14 |
182 |
161 |
4-14 |
HFa-05 | HFa-05 |
|
32 |
165 |
135 |
100 |
78 |
16 |
188 |
161 |
4-18 |
HFa-05 | HFa-05 |
|
40 |
180 |
145 |
110 |
85 |
16 |
198 |
161 |
4-18 |
HFa-05 | HFa-05 |
|
50 |
200 |
160 |
125 |
100 |
16 |
203 |
161 |
4-18 |
HFa-10 | HFa-10 |
|
65 |
200 |
180 |
145 |
120 |
18 |
222 |
188 |
4-18 |
HFa-16 | HFa-16 |
|
80 |
250 |
195 |
160 |
135 |
20 |
237 |
188 |
8-18 |
HFa-25 | HFa-25 |
|
100 |
280 |
215 |
155 |
155 |
20 |
281 |
268 |
8-18 |
HFa-50 | HFa-50 |
|
125 |
320 |
245 |
180 |
185 |
22 |
300 |
268 |
8-18 |
HFa-100
|
HFa-100 |
|
150 |
360 |
280 |
210 |
210 |
24 |
300 |
268 |
8-23 |
HFa-100 | HFa-100 |
|
200 |
400 |
335 |
265 |
265 |
26 |
368 |
268 |
12-23 |
HFa-200 | HFa-200 |
|
250 |
533 |
405 |
320 |
320 |
30 |
418 |
268 |
12-25 |
HFa-200 | HFa-200 |
